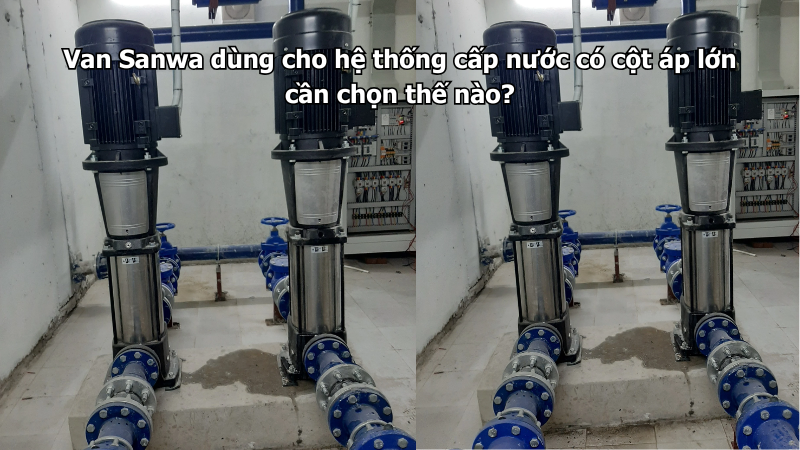

Van Sanwa dùng cho hệ thống cấp nước có cột áp lớn cần chọn thế nào?

Hệ thống cấp nước có cột áp lớn thường xuất hiện trong nhà nhiều tầng, đường ống dẫn nước từ bồn đặt cao, hệ thống sử dụng bơm tăng áp hoặc tuyến ống có chênh lệch độ cao lớn. Tại những vị trí này, van và các mối nối phải chịu áp lực cao hơn hệ thống nước sinh hoạt thông thường.

Van Sanwa có thể sử dụng trong hệ thống có cột áp lớn nếu đúng model, giới hạn áp suất, kích thước và điều kiện vận hành. Không nên chọn van chỉ theo đường kính ren vì áp lực làm việc và xung áp mới là những yếu tố quyết định mức độ phù hợp.

Người dùng có thể tham khảo thông tin tại Sanwa Việt Nam, sau đó đối chiếu thông số của đúng mẫu van với áp lực thực tế của hệ thống.

Cột áp lớn trong hệ thống cấp nước là gì?

Cột áp là đại lượng thể hiện khả năng tạo áp của máy bơm hoặc áp lực hình thành do chênh lệch độ cao. Cột áp thường được thể hiện bằng mét cột nước, trong khi van có thể ghi giới hạn làm việc theo bar, MPa hoặc đơn vị áp suất khác.

Trong điều kiện gần đúng với nước sạch:

• 10 mét cột nước tương đương khoảng 1 bar.
• 20 mét cột nước tương đương khoảng 2 bar.
• 30 mét cột nước tương đương khoảng 3 bar.
• 50 mét cột nước tương đương khoảng 5 bar.
• 100 mét cột nước tương đương khoảng 10 bar.

Đây chỉ là cách quy đổi sơ bộ. Áp lực thực tế còn chịu ảnh hưởng của bơm, tổn thất đường ống, van, độ cao và trạng thái đóng mở của thiết bị.

Van Sanwa có dùng được với cột áp lớn không?

Van Sanwa có thể dùng nếu áp suất làm việc cho phép của đúng model cao hơn áp lực lớn nhất mà hệ thống có thể tạo ra. Cần tính cả áp lực tĩnh, áp lực khi bơm chạy và những thời điểm xuất hiện xung áp.

Không nên kết luận mọi loại van Sanwa đều phù hợp với cùng một mức cột áp. Mỗi dòng sản phẩm có thể có cấu tạo, kích thước, vật liệu và giới hạn áp suất khác nhau.

Nếu không có tài liệu kỹ thuật rõ ràng, không nên lắp van vào đường ống áp lực lớn chỉ dựa trên kinh nghiệm sử dụng ở hệ thống gia đình thông thường.

Phân biệt cột áp bơm và áp lực tại vị trí lắp van

Cột áp ghi trên máy bơm không phải lúc nào cũng bằng áp lực tại mọi vị trí trong hệ thống. Áp lực sẽ thay đổi theo độ cao, lưu lượng, chiều dài đường ống và số lượng phụ kiện.

Van nằm gần đầu đẩy bơm thường chịu áp lực khác với van ở tầng trên cùng. Khi các thiết bị phía sau đóng hết, áp lực tĩnh có thể tăng so với lúc nước đang chảy.

Vì vậy, cần xác định áp lực ngay tại vị trí dự kiến lắp van, không nên chỉ nhìn vào thông số cột áp danh nghĩa của máy bơm.

Xác định áp lực lớn nhất trước khi chọn van

Trước khi lựa chọn, cần thu thập các thông tin sau:

• Cột áp tối đa của máy bơm.
• Áp lực cài đặt của rơ-le hoặc biến tần.
• Chênh lệch độ cao giữa nguồn và điểm sử dụng.
• Áp lực tĩnh khi toàn bộ vòi đóng.
• Áp lực khi nhiều thiết bị cùng sử dụng.
• Khả năng xuất hiện xung áp.
• Nhiệt độ của nước.
• Áp lực thử kín của hệ thống.

Van phải được chọn theo điều kiện bất lợi nhất trong phạm vi thiết kế, không chỉ theo áp lực vận hành trung bình.

Không chọn van sát giới hạn áp suất

Nếu áp lực hệ thống thường xuyên gần bằng giới hạn của van, mức dự phòng sẽ quá thấp. Khi bơm khởi động, van đóng nhanh hoặc nguồn nước thay đổi, áp suất có thể tăng trong thời gian ngắn.

Nên lựa chọn van có giới hạn làm việc phù hợp và có dự phòng theo yêu cầu thiết kế. Mức dự phòng cụ thể cần do người thiết kế hoặc kỹ thuật viên xác định dựa trên toàn bộ hệ thống.

Không nên tự tăng áp bơm sau khi lắp mà không kiểm tra lại van, đường ống, phụ kiện và các thiết bị sử dụng nước.

Chú ý áp suất danh nghĩa và áp suất làm việc

Trên van hoặc tài liệu có thể xuất hiện các thông tin như áp suất danh nghĩa, áp suất làm việc hoặc áp suất thử. Những thông số này không hoàn toàn giống nhau.

Áp suất thử thường chỉ được áp dụng trong điều kiện và thời gian thử quy định. Không được coi áp suất thử là mức có thể duy trì liên tục khi vận hành.

Khi chọn van, cần ưu tiên giới hạn áp suất làm việc phù hợp với môi chất và nhiệt độ thực tế. Nếu thông tin chưa rõ, cần hỏi nhà cung cấp trước khi sử dụng.

Nên chọn loại van Sanwa nào?

Van bi hoặc van khóa Sanwa phù hợp với những vị trí cần đóng mở nhanh như van tổng, van nhánh, van tầng hoặc van cô lập thiết bị.

Nếu cần ngăn nước chảy ngược sau bơm hoặc trên tuyến ống đứng, có thể sử dụng van một chiều phù hợp. Van một chiều không thay thế van khóa vì không thể chủ động ngắt dòng nước để sửa chữa.

Nếu hệ thống cần hạ áp, phải sử dụng van giảm áp chuyên dụng. Van bi thông thường không có chức năng tự động duy trì áp suất đầu ra.

Ưu tiên van có thông số kỹ thuật rõ ràng

Với hệ thống cột áp lớn, van phải có thông tin rõ về:

• Áp suất làm việc cho phép.
• Áp suất thử theo quy định của sản phẩm.
• Nhiệt độ làm việc.
• Môi chất phù hợp.
• Vật liệu thân van.
• Vật liệu bộ phận làm kín.
• Kích thước và tiêu chuẩn ren.
• Hướng lắp nếu có yêu cầu.
• Nguồn gốc và model sản phẩm.

Không nên sử dụng sản phẩm không xác định được giới hạn làm việc, đặc biệt tại đầu đẩy máy bơm hoặc chân tuyến ống đứng.

Chọn đúng size van

Size van phải phù hợp với đường kính danh nghĩa của đường ống tại vị trí lắp. Không nên dùng van nhỏ hơn đường chính vì sẽ tạo điểm thắt và làm tăng tổn thất áp lực.

Trong hệ thống đã có cột áp lớn, van quá nhỏ còn có thể làm tốc độ dòng nước tăng qua vị trí thu hẹp. Khi đóng nhanh, nguy cơ phát sinh dao động áp lực cũng có thể rõ hơn.

Không nên chọn van quá lớn rồi sử dụng nhiều côn thu. Cụm lắp sẽ có nhiều mối nối, khó cố định và tăng nguy cơ rò.

Không dùng van khóa để giảm áp

Một lỗi thường gặp là đóng bớt van bi để làm nước phía sau yếu hơn. Cách này chỉ tạo thêm lực cản và làm giảm lưu lượng, không duy trì được áp suất ổn định khi nhu cầu sử dụng thay đổi.

Khi ít thiết bị dùng nước, áp lực phía sau vẫn có thể tăng. Khi nhiều thiết bị cùng mở, lưu lượng lại bị thiếu do van đang đóng một phần.

Nếu cần giảm áp cho tầng thấp hoặc thiết bị nhạy cảm, nên sử dụng van giảm áp chuyên dụng và kiểm tra bằng đồng hồ đo.

Chú ý hiện tượng búa nước

Búa nước là hiện tượng áp suất tăng đột ngột khi dòng nước bị thay đổi tốc độ nhanh. Tình trạng này có thể xuất hiện khi van đóng nhanh, bơm dừng đột ngột hoặc thiết bị điện từ đóng mở tức thời.

Dấu hiệu thường gặp gồm:

• Đường ống phát tiếng va mạnh.
• Van và phụ kiện rung khi đóng nước.
• Đồng hồ áp suất dao động nhanh.
• Mối nối thường xuyên rò lại.
• Kẹp ống bị lỏng.
• Dây cấp và thiết bị phía sau nhanh hỏng.

Van có giới hạn áp suất phù hợp vẫn có thể bị ảnh hưởng nếu xung áp vượt quá thiết kế. Vì vậy, cần xử lý nguyên nhân của búa nước chứ không chỉ thay van.

Không đóng van quá nhanh

Van bi thường có hành trình đóng mở ngắn nên rất thuận tiện khi cần khóa nước. Tuy nhiên, trên đường ống lưu lượng lớn, thao tác đóng quá nhanh có thể làm áp lực thay đổi đột ngột.

Người vận hành nên đóng van từ từ, đặc biệt tại đầu đẩy bơm hoặc tuyến ống chính. Không dùng lực mạnh giật tay van về vị trí đóng.

Nếu hệ thống thường xuyên phải đóng mở tự động hoặc cần điều tiết dòng chảy, nên chọn loại van và bộ điều khiển phù hợp với yêu cầu đó.

Lắp van sau bơm cần chú ý gì?

Van lắp sau bơm phải chịu áp lực trên đường đẩy và rung động từ máy. Trước khi chọn, cần kiểm tra cột áp cực đại của bơm chứ không chỉ thông số tại điểm làm việc thông thường.

Có thể bố trí van khóa sau bơm để cô lập thiết bị khi bảo trì. Hệ thống cũng có thể cần van một chiều nhằm hạn chế nước chảy ngược khi bơm dừng.

Đường ống phải có giá đỡ độc lập. Không để trọng lượng cụm van và đường ống dồn lên đầu đẩy của máy bơm.

Lắp van trên đường ống đứng

Trong nhà nhiều tầng, van ở chân ống đứng thường chịu áp lực cao hơn van ở tầng trên. Đây là vị trí cần đặc biệt chú ý đến giới hạn áp suất và độ chắc chắn của mối nối.

Mỗi tầng có thể được bố trí một van khóa riêng để cô lập khi sửa chữa. Nếu áp lực giữa các tầng chênh lệch lớn, hệ thống cần được chia vùng áp lực phù hợp.

Không nên dùng một cách chọn van duy nhất cho toàn bộ tòa nhà mà chưa xác định áp lực tại từng khu vực.

Bố trí van theo từng vùng áp lực

Hệ thống có cột áp lớn nên được chia thành các vùng khi chênh lệch áp lực giữa vị trí cao nhất và thấp nhất quá lớn. Mỗi vùng có thể có van khóa, đồng hồ áp lực và thiết bị kiểm soát riêng.

Cách bố trí này giúp bảo vệ thiết bị ở tầng thấp và duy trì khả năng cấp nước cho tầng cao. Khi một khu vực xảy ra sự cố, người quản lý cũng có thể khóa đúng nhánh cần sửa.

Việc chia vùng cần được tính toán bởi đơn vị có chuyên môn, đặc biệt với công trình nhiều tầng hoặc hệ thống sử dụng bơm công suất lớn.

Cần kiểm tra nhiệt độ nước

Khả năng chịu áp của van có thể thay đổi khi nhiệt độ tăng. Một van phù hợp với nước lạnh chưa chắc đáp ứng cùng mức áp suất khi dùng cho nước nóng.

Nếu hệ thống cấp nước nóng, cần kiểm tra đồng thời giới hạn nhiệt độ và áp suất của đúng model. Vật liệu gioăng và bộ phận làm kín phải phù hợp với điều kiện vận hành.

Không nên áp dụng thông số của van nước lạnh cho đường nước nóng mà chưa có xác nhận kỹ thuật.

Kiểm tra đúng kiểu ren

Van Sanwa nối ren cần tương thích với đầu chờ của đường ống. Trước khi mua cần kiểm tra size, ren trong, ren ngoài và tiêu chuẩn ren.

Nếu chọn sai, người lắp phải dùng thêm kép, măng sông hoặc đầu chuyển. Trong hệ thống áp lực cao, mỗi phụ kiện bổ sung là một mối nối cần kiểm soát.

Nên chọn cấu hình kết nối gọn, đúng trục và hạn chế đầu chuyển không cần thiết.

Siết ren đúng kỹ thuật

Mối nối ren phải được làm kín bằng vật liệu phù hợp và siết đúng lực. Siết thiếu lực có thể gây rò, trong khi siết quá mạnh có thể làm hỏng ren hoặc nứt phụ kiện nhựa.

Khi lắp van vào đường ống, cần dùng dụng cụ giữ đúng vị trí trên thân hoặc phần lục giác được thiết kế để siết. Không dùng tay van làm điểm tạo lực.

Sau khi hoàn thiện, thân van phải thẳng và không bị đường ống kéo lệch.

Không dùng phụ kiện nhựa không đủ áp lực

Nếu van kim loại được nối với đường ống hoặc phụ kiện nhựa, toàn bộ cụm phải đáp ứng áp lực làm việc. Van chịu được áp lực cao không có nghĩa đầu chuyển nhựa cũng chịu được mức tương tự.

Cần kiểm tra cấp áp lực của ống, đầu ren, rắc co, keo nối và các phụ kiện liên quan. Bộ phận có giới hạn thấp nhất sẽ quyết định khả năng làm việc của toàn cụm.

Không nên chỉ nâng cấp van mà bỏ qua đường ống cũ hoặc phụ kiện đã xuống cấp.

Cố định đường ống chắc chắn

Cột áp lớn có thể làm lực tác động lên co, tê, đầu bịt và thân van tăng lên. Đường ống cần có giá đỡ và điểm cố định phù hợp.

Van không được dùng làm điểm đỡ cho đường ống. Nếu van nằm gần máy bơm, cần hạn chế rung truyền từ máy sang mối nối.

Khi đóng mở mà cả đoạn ống chuyển động theo, cần kiểm tra lại hệ thống kẹp và giá đỡ trước khi tiếp tục vận hành.

Bố trí van tại nơi dễ thao tác

Van tổng hoặc van cô lập phải đặt ở vị trí có thể tiếp cận nhanh. Không nên lắp sau tủ cố định, trong hộp quá nhỏ hoặc nơi phải đứng không an toàn mới thao tác được.

Cần chừa đủ khoảng trống để:

• Xoay tay van hết hành trình.
• Quan sát hai đầu nối.
• Sử dụng dụng cụ tháo lắp.
• Kiểm tra rò khi hệ thống có áp.
• Thay van mà không phải phá tường.
• Đóng van nhanh trong tình huống khẩn cấp.

Nếu có nhiều van, cần ghi nhãn rõ từng nhánh.

Nên lắp đồng hồ áp suất ở đâu?

Đồng hồ áp suất giúp kiểm tra áp lực vận hành và phát hiện dao động bất thường. Có thể bố trí đồng hồ tại đầu đẩy bơm, trước hoặc sau cụm giảm áp và tại những vùng áp lực quan trọng.

Chỉ dựa vào cảm giác nước mạnh hay yếu tại vòi không đủ để đánh giá áp suất. Số liệu đo giúp lựa chọn van và cài đặt bơm chính xác hơn.

Đồng hồ cũng phải có dải đo phù hợp và được lắp ở vị trí có thể đọc, kiểm tra hoặc thay thế.

Kiểm tra rò dưới áp lực thực tế

Sau khi lắp van, cần thử kín toàn bộ cụm nối. Việc kiểm tra phải thực hiện khi hệ thống đạt áp lực vận hành lớn nhất dự kiến.

Cần quan sát:

• Hai đầu ren.
• Thân van.
• Trục van.
• Các đầu chuyển.
• Rắc co và phụ kiện lân cận.
• Dấu hiệu rung hoặc dịch chuyển đường ống.

Có thể dùng khăn giấy khô kiểm tra rò nhẹ. Không đứng trực diện trước mối nối khi hệ thống đang thử áp cao.

Không nhầm áp lực thử với áp lực vận hành

Quá trình thử kín có thể sử dụng áp lực cao hơn áp lực làm việc theo quy trình thiết kế. Tuy nhiên, mức thử và thời gian duy trì phải nằm trong giới hạn của toàn bộ hệ thống.

Không được tự ý tăng áp thử khi chưa kiểm tra van, ống, phụ kiện và thiết bị. Việc thử sai có thể gây bung mối nối hoặc hư hỏng sản phẩm.

Sau thử áp, cần kiểm tra lại khả năng đóng mở và tình trạng rò của van.

Bảo trì van trong hệ thống cột áp lớn

Van chịu áp lực thường xuyên cần được kiểm tra định kỳ. Nên quan sát thân, trục, tay van và các đầu nối để phát hiện rò hoặc biến dạng sớm.

Van ít được thao tác nên được đóng mở thử theo quy trình phù hợp. Trước khi đóng van sau bơm hoặc trên đường chính, cần kiểm tra ảnh hưởng đến toàn hệ thống.

Nếu van bị kẹt, không dùng ống nối dài để cố vặn. Van rò thân, đóng không kín hoặc hỏng trục nên được thay đúng chủng loại.

Dấu hiệu van không còn phù hợp

Cần kiểm tra hoặc thay van khi xuất hiện các dấu hiệu:

• Rò tại thân hoặc trục van.
• Rò đầu ren lặp lại nhiều lần.
• Tay van bị cong hoặc lỏng.
• Van đóng nhưng nước vẫn đi qua.
• Van bị kẹt, không xoay hết hành trình.
• Thân van có dấu hiệu biến dạng.
• Đường ống rung mạnh khi đóng mở.
• Áp lực sau van thay đổi bất thường.

Không nên tiếp tục vận hành nếu nghi ngờ thân van hoặc mối nối không chịu được áp lực.

Những lỗi thường gặp khi chọn van

Lỗi đầu tiên là chỉ chọn theo size mà không kiểm tra áp suất làm việc.

Lỗi thứ hai là lấy cột áp danh nghĩa của bơm làm áp lực duy nhất của toàn hệ thống.

Lỗi thứ ba là chọn van có giới hạn quá sát áp lực vận hành.

Lỗi thứ tư là dùng van bi đóng bớt để giảm áp.

Lỗi thứ năm là bỏ qua xung áp và hiện tượng búa nước.

Lỗi thứ sáu là dùng phụ kiện chuyển ren không đủ khả năng chịu áp.

Lỗi thứ bảy là không cố định đường ống quanh van.

Lỗi thứ tám là không thử kín ở điều kiện vận hành thực tế.

Kinh nghiệm chọn Van Sanwa cho cột áp lớn

Trước tiên, cần xác định áp lực tĩnh, áp lực động, cột áp cực đại của bơm và nguy cơ xung áp. Nếu cần thiết, nên đo trực tiếp bằng đồng hồ tại vị trí lắp.

Tiếp theo, chọn đúng model Van Sanwa có áp suất làm việc, nhiệt độ, size và vật liệu phù hợp. Van khóa, van một chiều và van giảm áp phải được sử dụng đúng chức năng.

Cuối cùng, cần lắp van thẳng trục, hạn chế đầu chuyển, cố định đường ống và thử kín theo quy trình. Với hệ thống áp lực cao hoặc nhà nhiều tầng, nên để đơn vị có chuyên môn kiểm tra thiết kế.

Kết luận

Van Sanwa dùng cho hệ thống cấp nước có cột áp lớn cần được chọn theo áp suất lớn nhất, xung áp, nhiệt độ và vị trí lắp đặt. Không nên chỉ dựa vào size ren hoặc áp lực vận hành trung bình.

Hệ thống cần chọn van có mức chịu áp phù hợp, bố trí van đúng chức năng, hạn chế đóng quá nhanh và kiểm tra toàn bộ phụ kiện liên quan. Người dùng có thể tham khảo nhóm Van nước Sanwa để lựa chọn model phù hợp với đường ống.
